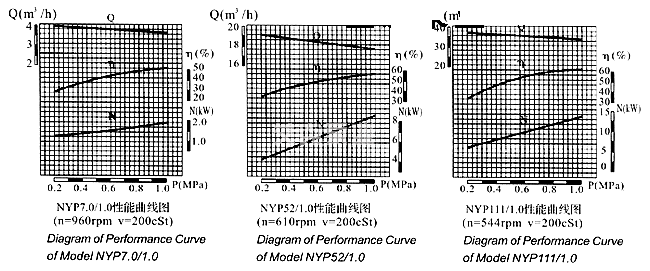

NYP高粘度泵性能曲线图

结构型式（如图一）
（1）工作原理具有内齿的驱动齿轮（外转子）带动内转子在全封闭的泵体内作同方向转动，泵体和前盖的月牙板使吸入和排出口隔开。转动时，在吸入口形成负压，液体被吸入，转子将液体带到排出口，受压排出泵体，完成了液体的输送。

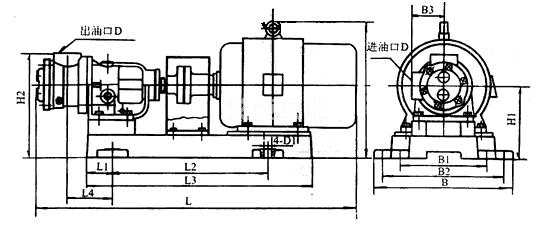

（2）结构如图1，泵主要有内外转子，轴，泵体，前盖，拖架，密封，轴承等组成。密封有机械密封和填料密封的两种形式，对于高温、高粘稠度及腐蚀性强的介质，选用填料密封。输送易结晶物料时，在前盖和泵体上可设计带有保温夹套，工作时通蒸汽保温融化。泵可配安全阀，当泵或管路系统超压时，安全阀门打开，形成内部回流，保证系统安全。泵装置由泵，电机和底座组成。传动方式有桥式和直联式两种。从主轴外伸端向泵看，为顺时针旋转。

1.前盖　2.内转子　3.泵体　4.外转子　5.滑动轴承或滚动轴承　6.填料密封或机械密封　7.主轴　8.托架

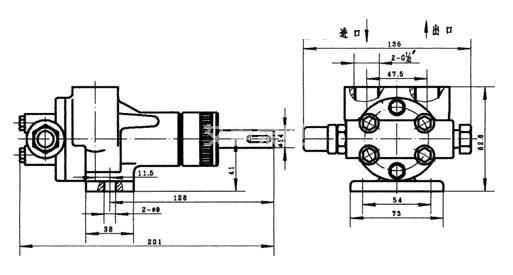

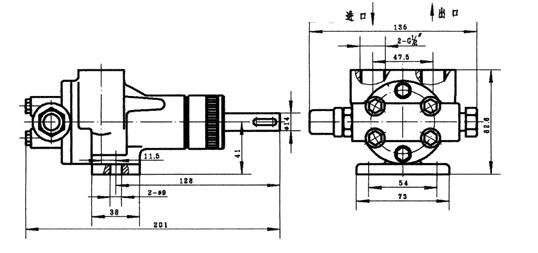

泵头外形尺寸图NYP0.78泵头外形尺寸

NYP2.3泵头外形尺寸

NYP7.0（A），NYP52（A）泵头外形尺寸

泵型号	理论排量 L/100r?	A	B	C	D	E	F	G	H	I	Q	N	P	Z	口径
NYP7.0A (原NYP3A)	7.0	80	31	90	154	413	140	172	100	190	127	43	19	13	M48×2
NYP52A (原NYP10A)	52	120	30	130	200	580	200	240	160	290	180	57	30	18	M60×2
NYP7.0A (原NYP3A)	7.0	58	16	99	147	375	140	172	88	178	90	43	19	13	G11/2"
NYP52A (原NYP10A)	52	70	17	95	257	523	204	235	140	270	102	57	30	15	G2"

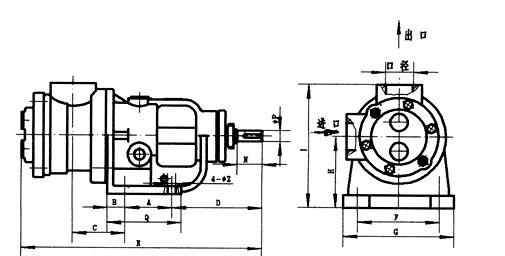

NYP3.6，NYP24，NYP80，NYP111（A），NYP727泵头外形尺寸

型号	理论排量 L/100r??	A	B	C	D	E	F	G	H	I	J	K	L	N	P	Q	S	Z
ZNYP3.6	3.6	80	31	89	154	398	140	172	100	220	40	84	110	43	19	127	4-φ18	13
NYP24	24	120	30	94	196	518	200	240	160	320	50	125	165	57	30	180	4-φ18	18
NYP80	80	170	27.5	138.5	183.5	592	220	255	180	390	80	160	200	75	42	225	8-φ18	15
NYP111 (原NYP30A)	111	170	25	142	188	616	220	255	180	390	80	160	200	58	40	225	8-φ18	15
NYP111 (原NYP30A)	111	340	30	3	198	688	220	280	220	430	80	160	200	75	42	420	8-φ18	20
NYP320	320	340	35	120.5	268	849	330	400	260	520	125	210	250	120	65	410	8-φ18	22
NYP727 (原NYP50A)	727	410	40	170	260	1060	370	450	360	680	150	240	285	120	80	530	8-φ18	22
